    導向是閥芯在正常的閥桿推力作用下，與閥座嚴密接觸之前，使閥芯對準閥座的一種手段。導向必須經受住流體動力施加于閥芯的全部側向推力。
    導向結構一般分為下述的四種形式；
    1)頂部導向，由插圖1-1(a)來具體說明，有一個超長的襯套，從閥芯的上部導向。這是在柱塞式單座閥芯中使用。它用于高壓降，口徑從l/4英寸到l英寸?？趶皆趌英寸以上的直通閥體使用上、下雙導向。

圖1-1 (a)頂部導向

    2)上，下雙導向，如圖1-1(b)中所示，使用帶延伸桿的柱塞式和V形口閥芯，在單座或雙座閥芯的上部及下部導向，閥體帶下閥蓋。這種結構允許閥芯正裝或反裝來變更閥門的開閉動作和流動方向?？墒褂迷趬航荡笥?00磅/英寸²(7bar)。

圖1-1 (b)底部導向

    3)閥口導向示于圖1-1(c)中。在這種結構中，閥芯是由在閥座環中用閥芯上圓筒形側緣來導向的。它用于帶V形口閥芯的閥體中和用于某些三通閥的結構中。閥口導向也稱為閥芯側緣導向。它是在低于100磅/英寸²(7bar）的中等壓降中使用。

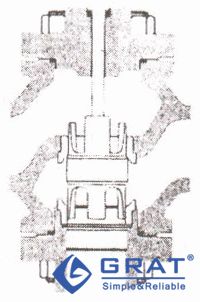

圖1-1 (c)閥口導向

    4)套筒導向，由插圖1-1(d)作具體說明，套筒導向閥芯。這種結構是供中等至極高的壓力將使用。

圖1-1 (d)套筒導向

    其他的導向形式包括頂導向和閥芯側緣導向的組合；（b)大閥桿的閥桿導向，如圖1-1（e)中所示；及在長頸型上閥蓋中的閥桿下部導向，如圖1-1(f)中所示。

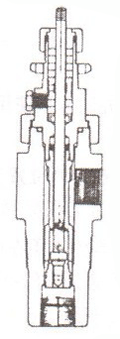

圖1-1 (e)閥桿導向 插圖說明的閥體結
構是用來把閥座接
合面延伸到閥體內
的中部，以防止在
高壓氣體減壓時
的凝結

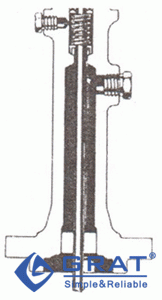

圖1-1 (f)長勁式上閥蓋中的閥桿下部導向

    超重型導向襯套的肩部壓在閥體和上閥蓋頸部之間，是用于高壓降、口徑大于l英寸的角形閥上，如圖1-2中所示。這種結構理想地適應于流體自下而上地流動，這就是說允許有較大的流量、較小的閥座孔及較低的執行機構推力，因而閥座也較小。“粗而短”的閥芯消除高頻振蕩。
    超重型導向襯套的肩部壓在閥體和上閥蓋頸部之間，是用于高壓降、口徑大于l英寸的角形閥上，如圖1-2中所示。這種結構理想地適應于流體自下而上地流動，這就是說允許有較大的流量、較小的閥座孔及較低的執行機構推力，因而閥座也較小。“粗而短”的閥芯消除高頻振蕩。

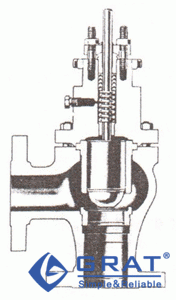

圖1-2 在角形閥體中的重型圓筒導向，供高壓降用

    圖1-3中的閥門結構是沖洗式頂部導向。這種閥門用于污穢的流體。導向可以連續地用干凈的流體沖洗，干凈的流體從上閥蓋的法蘭上部的接頭送入。注意壓力平衡式閥芯機構（閥桿是不平衡式）。

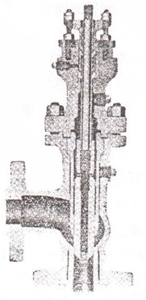

圖1-3 沖洗式頂部延伸導向

    為了使閥芯精確地對準閥座，應當避免多余的導向。套筒導向，伴隨著上導向，最好地滿足了這種要求。在一些結構中，為了閥芯側向推力的穩定性，需要頂、底雙導向，然而，裝配之后兩個導向和閥座的軸線必須完全對準。閥芯側緣導向保持同心對準，但給予翹起的限制大少，因?yàn)閭?cè)緣導向的長度對閥座環高度的比值在較大的直徑下很低(L／D的比值太小)。

    導向配合間隙，材料、硬度等是這一章自始至終討論的問題。
    閥桿導向襯套的特點和要求包括：
    1)壓緊安裝配合常規使用。
    2)定位搭焊供溫度循環變化在低于-100°F和高于900°F時使用。
    3)表面硬化處理供溫度高于900°F時使用。
    4)可以用螺紋接連，并帶導向直徑供對準軸線用，并有一個肩部，以防止其翹起，因此具有能快速維修的優點。這種結構如圖1-4所示，在的現場能夠更換閥芯導向桿或閥桿導向襯套。

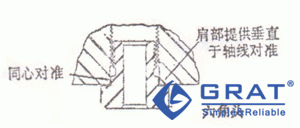

圖1-4 螺紋連接的導向襯套

    套筒導向技術需要一個經硬化的閥芯、一個鎢鉻鈷硬質合金閥芯或鎢鉻鈷硬質臺金表面層的閥芯、或者一個硬鉻覆層閥芯和導向套筒。
