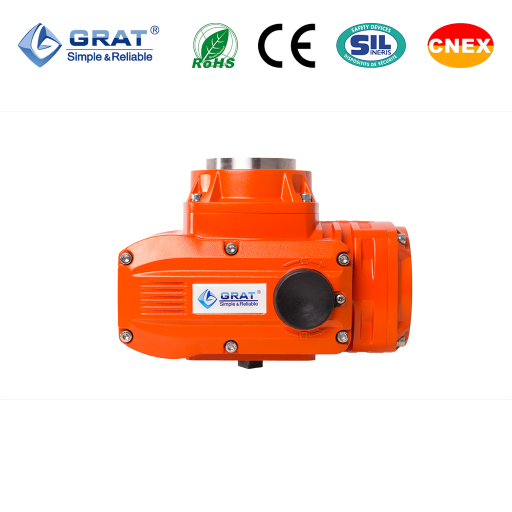

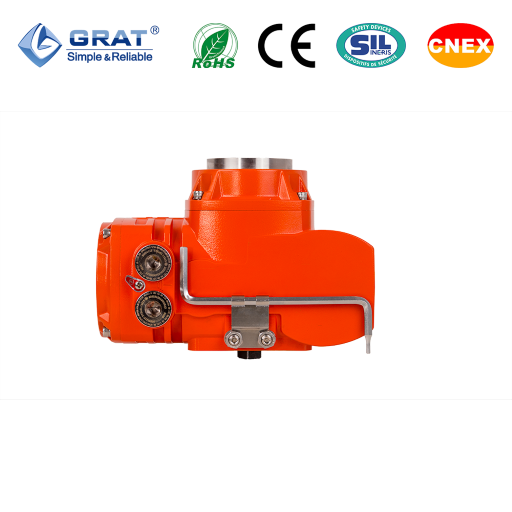

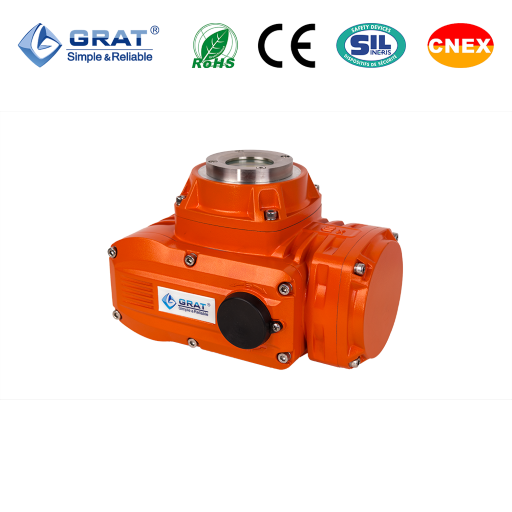

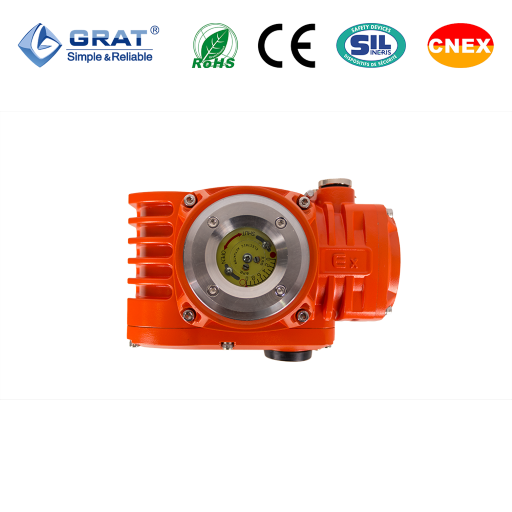

產品名稱：防爆快開電動執行器(防爆快開電動執行機構)
產品簡介: 防爆快開執行器兼具防爆安全性能與快速開關功能，是專為特殊工況設計的一體化執行機構。其采用特殊結構設計的外殼、電機及專用密封部件，可有效防止電火花或高溫引發爆炸風險，已通過 CNEx 權威認證，認證等級達 Ex db ⅡC T6 Gb，適用于石油化工廠、煤礦、制藥廠等各類危險區域。同時，該執行器適配快開需求的電動球閥、電動蝶閥等角行程電動快速開關閥門，針對壓力高、壓差大且電磁閥無法滿足使用要求的快開場景，能實現精準、高效的閥門控制，廣泛應用于危險環境下的管道及設備流體控制系統。
1、防爆安全保障
防爆等級達到行業最高等級 Ex db ⅡC T6 Gb，適用于易燃易爆環境。

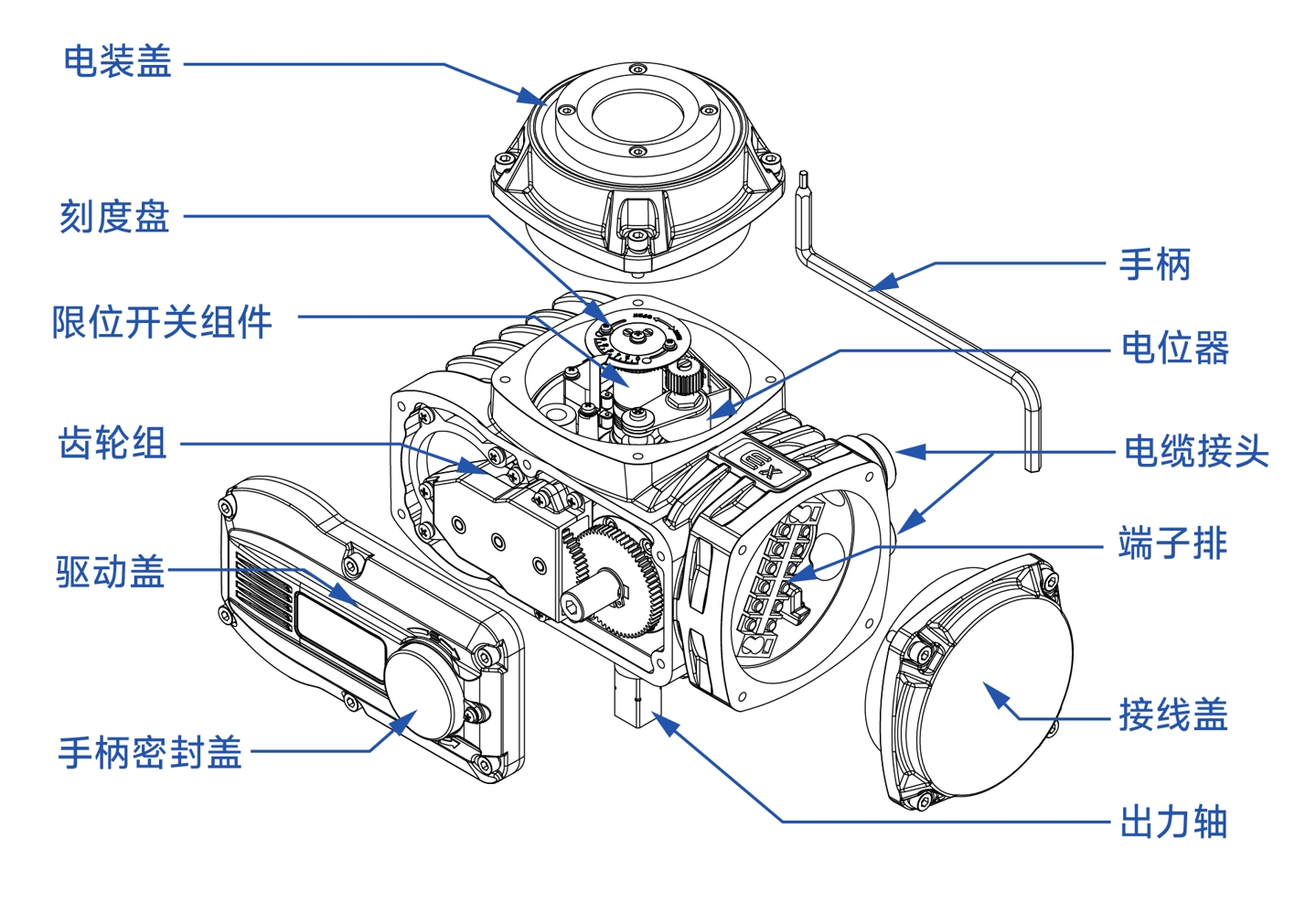

2、結構性防爆設計

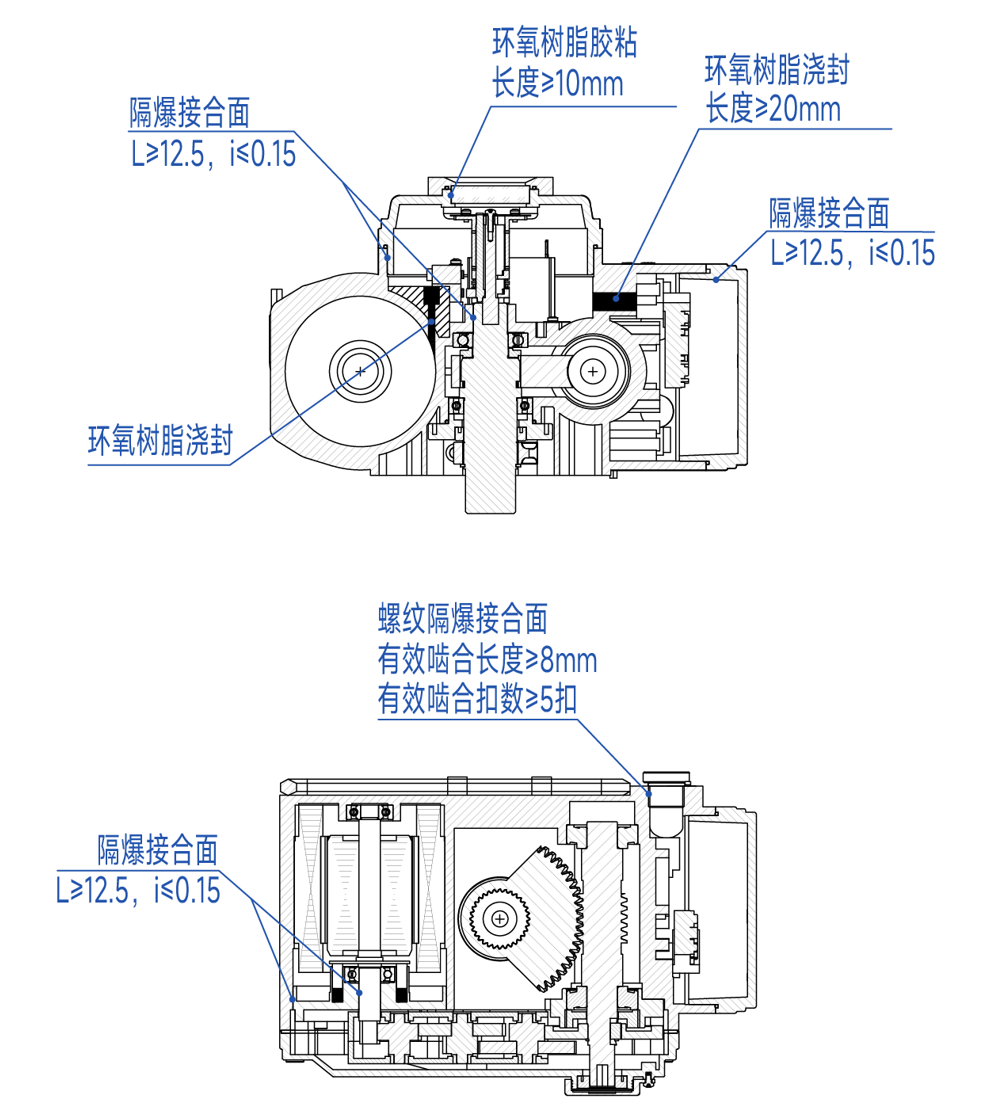

隔爆接合面尺寸、間隙符合規范要求，各腔室間線纜通道采用環氧樹脂澆封，整體隔爆構造有效控制內部燃爆。
3、系統化質量檢測
完成機械強度、壓力耐受、溫度變化、熱穩定性及防護等級系列測試，設備可靠性經過嚴格驗證，品質有保障。
DDS開關調試專利技術：

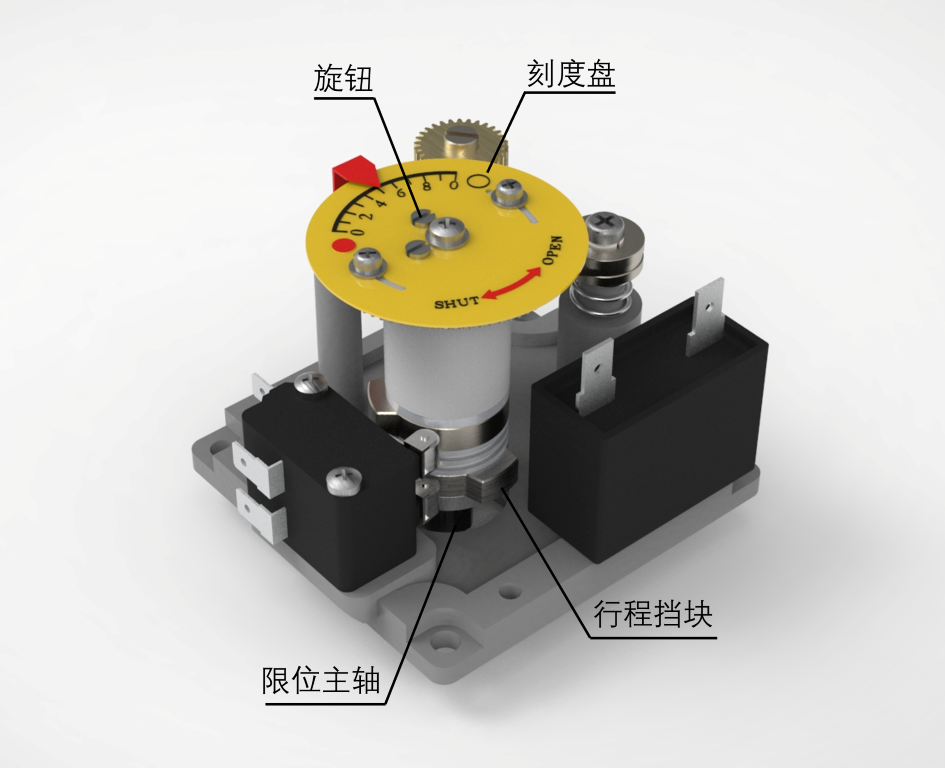

旋轉刻度盤頂部旋鈕即可輕松完成電動執行機構
與閥門連接后的電氣、機械位置校準調試！
從原來5步調試到DDS技術的1步到位！我們懂你的煩惱
簡單的一步調試，只需要一個內六角扳手按照你預設的角度
輕松旋轉刻度盤上的調試螺釘?shù)竭_位置。
DDS開關調試技術專利號：ZL2014 2 0595730.6
| 防爆快開電動執行器 | |||||
| 型號 | EA-20-Ex | EA-50-Ex | EA-100-Ex | EA-200-Ex | |
| 輸出扭矩 | 20N·m | 50N·m | 100N·m | 200N·m | |
| 推薦 適配 閥體 | 球閥 | DN15-20 | DN20-40 | DN50-65 | DN65-80 |
| 蝶閥 | DN32-40 | DN40-50 | DN50-125 | DN150-200 | |
| 動作時間 | 3S/4S/6S | 4S/6S | 6S/7S | 6S/8S | |
| 回轉角度 | 0~90° | 0~90° | 0~90° | 0~90° | |
| 電機功率 | AC24V | 10W | 25W | ||
| AC110V | 10W | 25W | 40W | 90W | |
| AC220V | 10W | 25W | 40W | 90W | |
| AC380V | 6W | 15W | 30W | 40W | |
| DC24V | 13W | 25W | 40W | 70W | |
| 額定電流 | AC24V | 1.5A | 2.12A | ||
| AC110V | 0.24A | 0.57A | 0.63A | 1.12A | |
| AC220V | 0.15A | 0.30A | 0.35A | 0.64A | |
| AC380V | 0.07A | 0.10A | 0.19A | 0.29A | |
| DC24V | 1.28A | 2.03A | 3.12A | 7.8A | |
| 整機重量 | 4.5Kg | 5.0Kg | 9.0Kg | 9.5Kg | |
| 絕緣電阻 | ≥50MΩ/500VDC | ||||
| 耐壓等級 | DC24V: 500V 1分鐘 AC110V: 1000V 1分鐘 AC220V: 1500V 1分鐘 AC380V: 2000V 1分鐘 | ||||
| 防護等級 | IP67 | ||||
| 防爆等級 | Ex db ⅡC T6 Gb，Ex tb ⅢC T80℃ Db | ||||
| 安裝方位 | 360°可調 | ||||
| 電氣接口 | 2-M20x1.5防爆堵頭使用時用戶根據選用電纜加裝相應的防爆電纜接頭 | ||||
| 控制電路 | S型/MS型/PIU型/SP型/PCU型/CPT型/G型/H型 | ||||
| 選裝功能 | ◆除濕加熱器◆無源觸點開關◆過力矩保護◆現場保護單元 | ||||
| 檢測標準 | JB/T8219-2016, GB/T 3836.1-2021, GB/T 3836.2-2021 | ||||
EA-20/50-Ex 防爆系列外形尺寸
| 標準 |  |
| 直裝 |  |
EA-100/200-Ex 防爆系列外形尺寸
| 標準 |  |
| 直裝 |  |

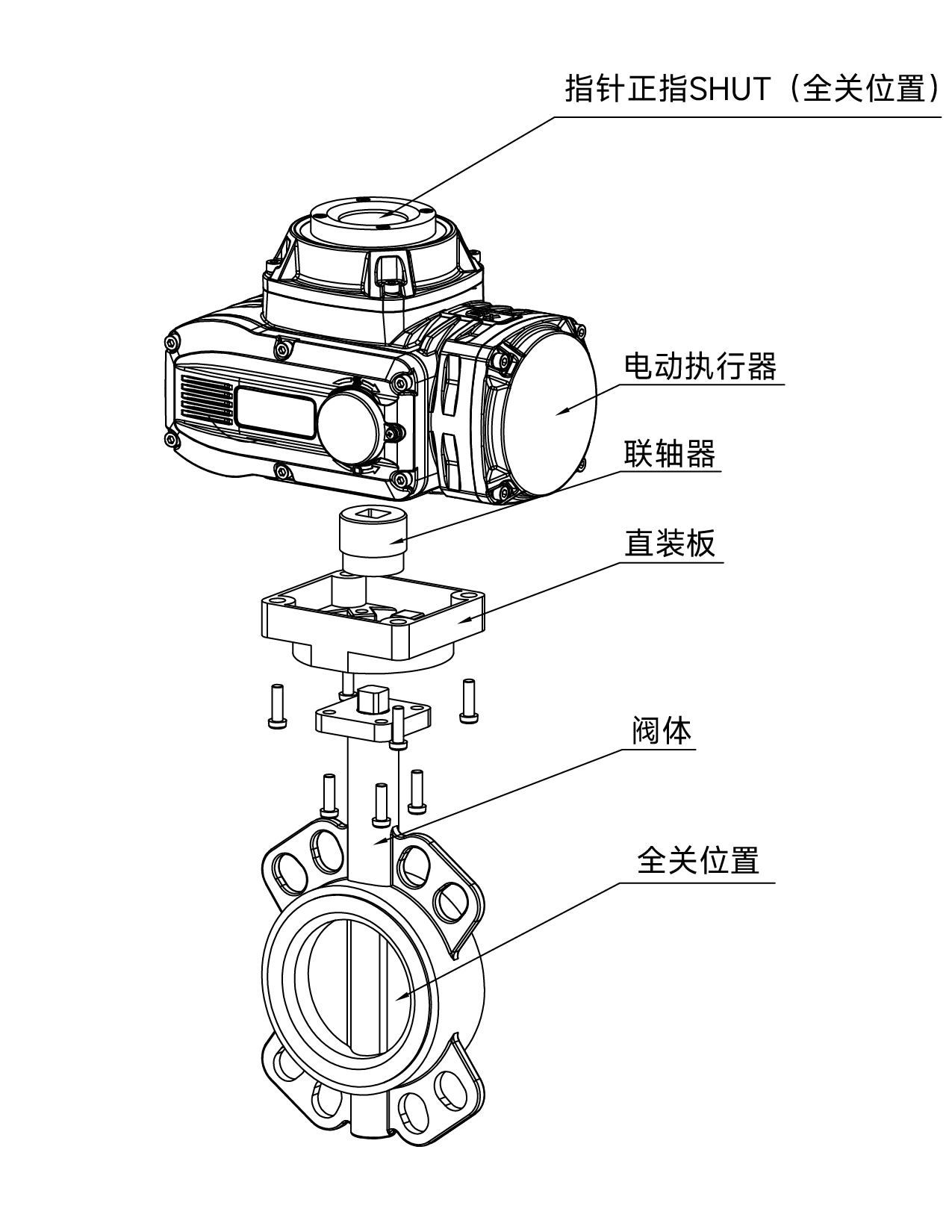

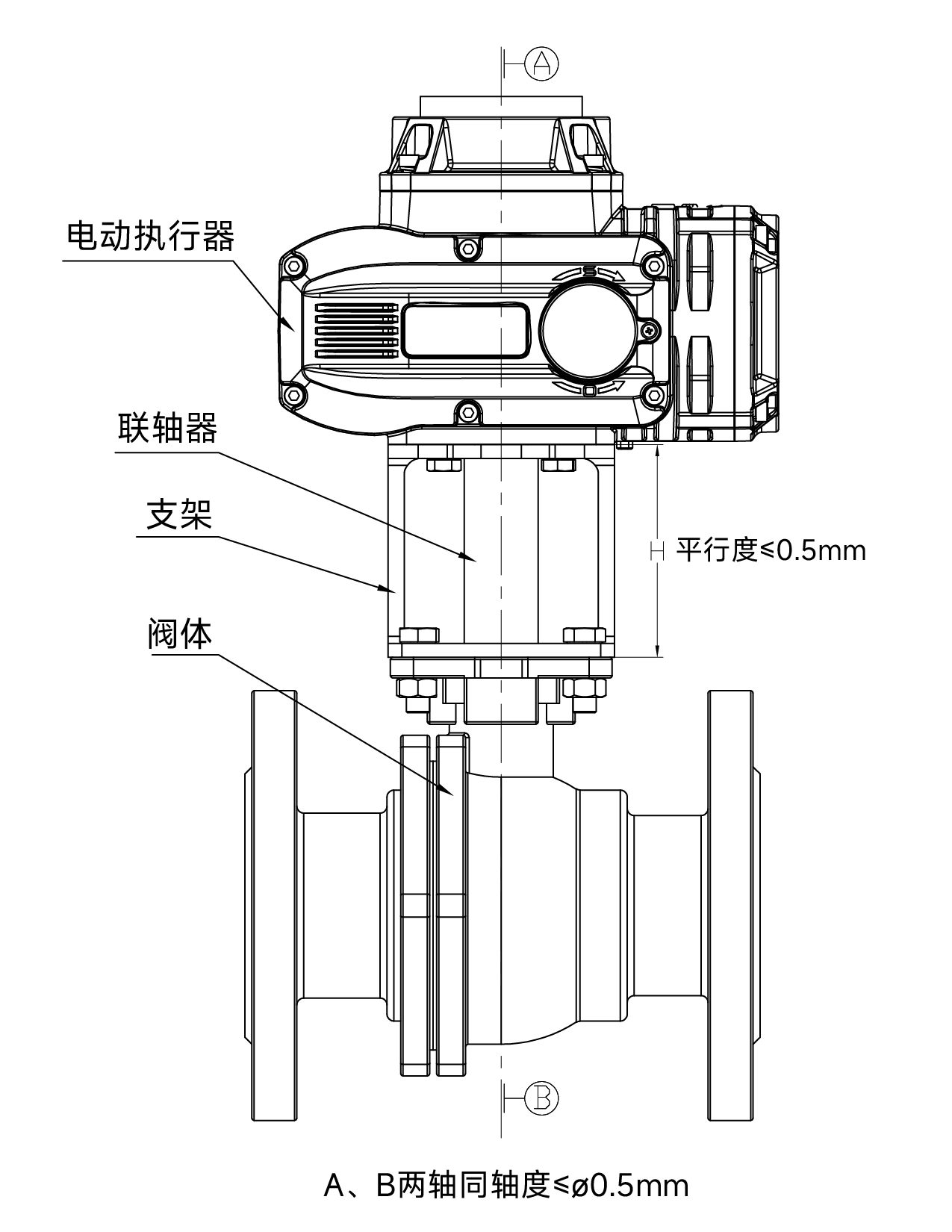

閥體裝配示意圖
| 控制電路 | 型號代碼 | 電路圖 | 視頻地址 |
開關動作模式：通過交流開 關量實現開啟，關閉操作，
并輸出一組只是全開，全閉 的有源位置信號。 | S |
| 點擊查看 |
開關動作模式：輸出無源觸 點信號。 結構：帶兩個中間位置開關。 | MS |
| 點擊查看 |
開關動作模式：輸出 0～1000Ω反饋信號。
結構：帶500Ω或1KΩ電位 器。 | PIU |
| 點擊查看 |
開關動作模式：通過開關電
路控制閥門開啟角度與電位
器阻值對應，并同時實現中 間位置控制功能。
結構：帶電位器和中間位置 開關。 | SP |
| 點擊查看 |
開關動作模式：輸出4～ 20mA閥位反饋信號。 結構：帶1KΩ電位器和R/I變
換器。 | CPT |
| 點擊查看 |
|
調節動作模式：輸入4～20mA控制信號，輸出4～20mA閥位反饋信號。 結構：帶1kΩ電位器和控制 模塊（伺服放大器）。 | PCU |  | 點擊查看 |
|
通過外部直流電源向電路輸 出直流開關量控制開啟， 關閉程序，并輸出一組對應 全開，全閉位置的無源觸點 信號。 | G |  | 點擊查看 |
| 通過外部直流電源向電路輸出模擬量信號控制開啟，關閉程序，并輸出一組對應全開，全閉位置的模擬量信號。 | PCU-DC24 |  | |
|
通過外部三相電源倒相電路 輸出三相交流開關量控制開 啟，關閉操作并輸出一組對 應全開，全閉位置的無源觸 點信號。 | H |  | 點擊查看 |
| 數字模塊-DC-電路圖 | DC |  | |
| 數字模塊-AC-電路圖 | AC |  |
