所屬類別：電動球閥

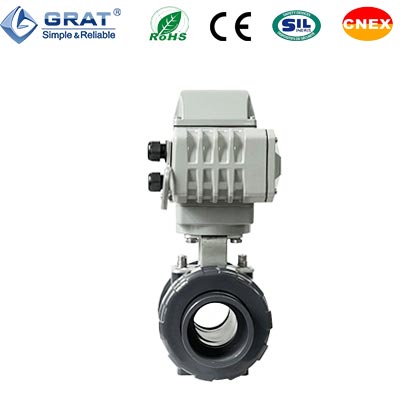

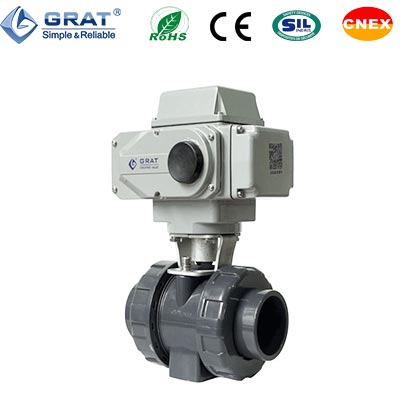

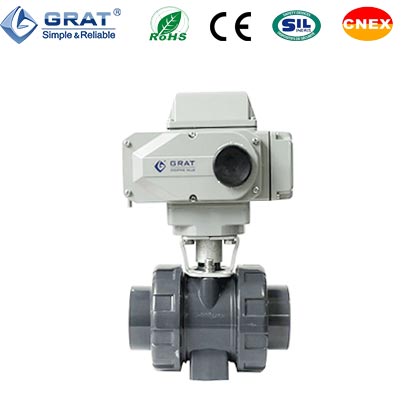

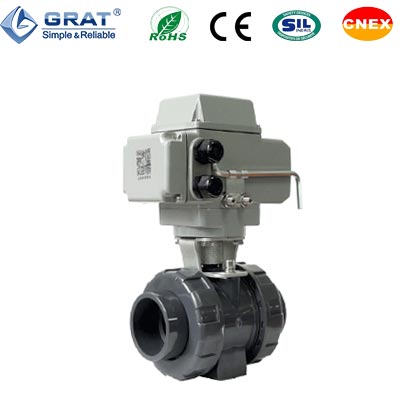

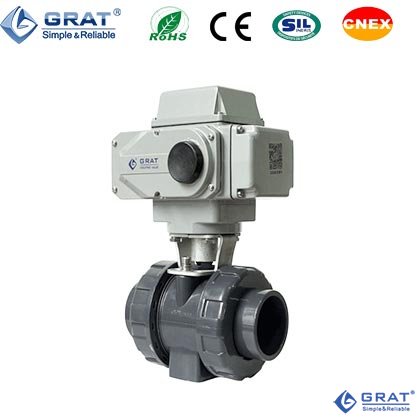

產品名稱：UPVC電動球閥

產品簡介：
UPVC電動球閥廣泛應用于各種酸堿和化學溶液系統等多個行業。閥體重量輕、耐腐蝕性強廣泛用于純水和生飲水的管路系統、排水和污水管路系統、鹽水和海水管路系統。

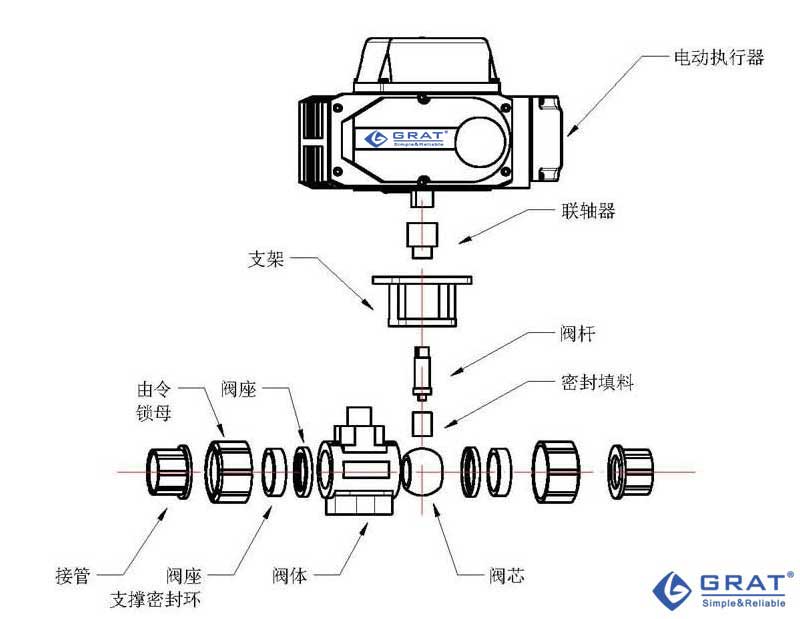

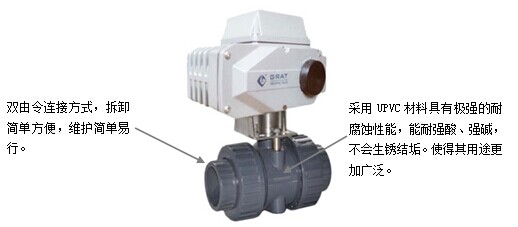

1、UPVC電動球閥采用具有極強耐腐蝕性能的UPVC材料，能耐強酸、強堿，不會生銹結垢。使得其用途更加廣泛。雙由令連接方式，拆卸簡單方便，維護簡單易行（如下圖）。

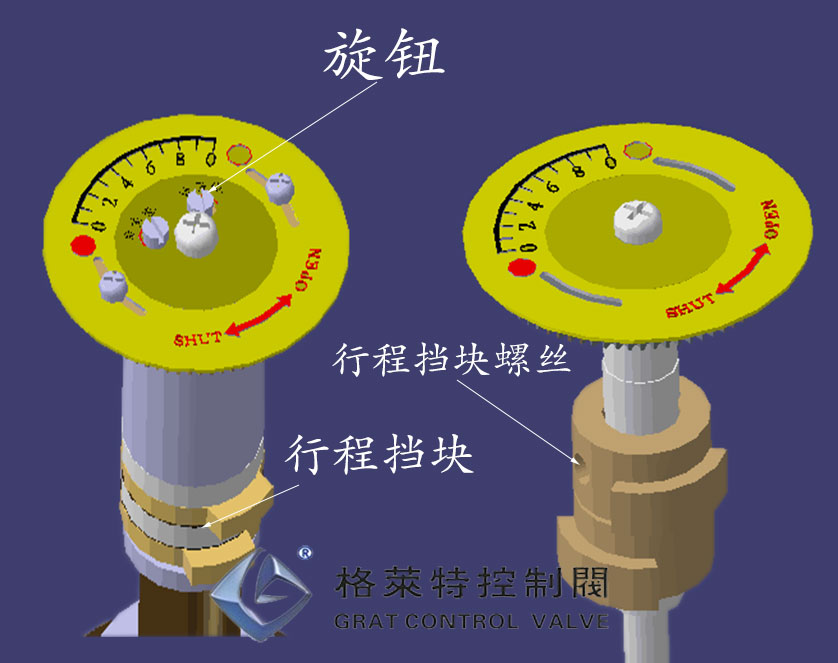

1、DDS開關調試專利技術：旋轉刻度盤頂部旋鈕即可輕松完成電動執行機構與閥門連接后的電氣、機械位置校準調試！從原來5步調試到DDS技術的1步到位！我們懂你的煩惱簡單的一步調試，只需要一個內六角扳手按照你預設的角度輕松旋轉刻度盤上的調試螺釘?shù)竭_(dá)位置。 DDS開關調試技術專利號：ZL2014 2 0595730.6

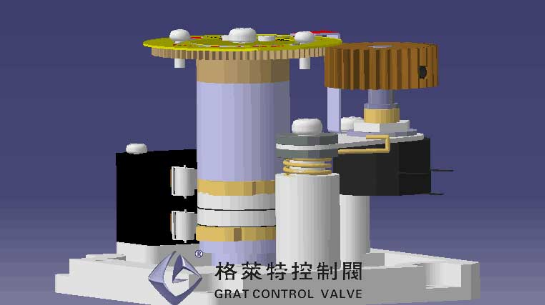

	PPD專利定位技術：定位精度提高5倍達到±0.1%，電位器使用壽命提高2倍達到100萬次。 PPD專利定位技術專利號：ZL2010 2 0225919.8

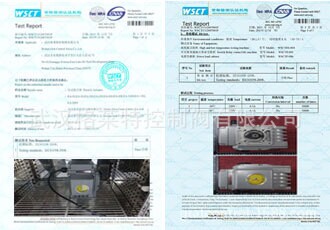

超過10萬次的現場無故障運轉壽命，讓您的系統運轉可靠無憂！電動執行器10萬次壽命檢測報告（如右圖）

    4、材質衛生無毒，符合國家衛生標準。
    5、閥體重量輕，相當于鋼管1/5銅管的1/6。
    6、具有極佳的強度和韌性，耐磨損。
    7、管壁平潔光滑，輸送流體時具有較小的摩擦阻力和附著力。

公稱通徑	DN15～DN100
工作電源	AC110V, AC220V，AC380V, DC24V
介質溫度	-15℃－60℃（無凍結）
環境溫度	-30℃－60℃
公稱壓力	PN0.1～1.6MPa
控制方式	調節或開關控制
適用介質	水、空氣、油類、腐蝕性化學液體
連接方式	法蘭連接，雙由令連接
密封形式	軟密封
軸shaft	聚氯乙烯PVC
O形環O-RING	乙烯丙烯橡膠EPDM
環形螺母Ring nut	聚氯乙烯PVC
閥體	聚氯乙烯PVC
端部END	聚氯乙烯PVC
O形環O-RING	乙烯丙烯橡膠EPDM
球體密封圈	聚四氟乙烯PTFE
球芯	聚氯乙烯PVC
O形環	乙烯丙烯橡膠EPDM
球芯密封支架	聚氯乙烯PVC
環	聚氯乙烯PVC
防護等級	IP67
安裝方式	任意角度安裝（為延長壽命最好水平或傾斜安裝）
設計與制造標準	AP16D
法蘭標準	ANSI B16.5 JIS B2239
結構長度標準	GB/T 12221-2005
檢驗標準	API 598

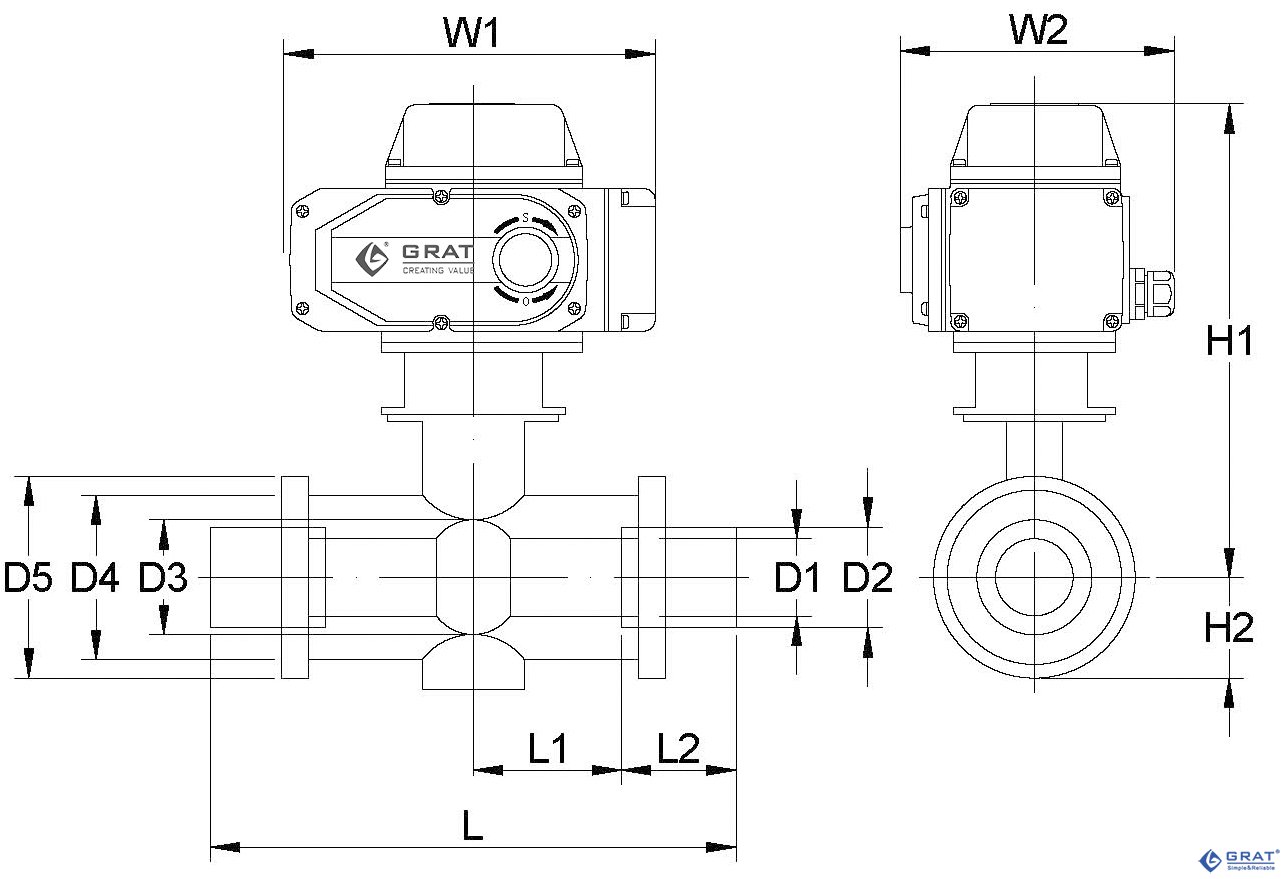

1、UPVC電動球閥安裝尺寸圖

通徑（DN）	L1	L2	L	D1	D2	D3	D4	D5	H1	H2	W1	W2
15	37	23	120	13	20	22	31	45	223.5	29.5	196	145
20	39	25	128	18	25	26	36	55	225.5	33.5	196	145
25	44	28	144	23	32	32	47	66	232	39	196	145
32	47	32	158	30	40	38	56	82	239	47	196	145
40	54	37	182	38	50	48	65	98	255	54	196	145
50	63	42	210	49	63	60	80	120	264	65	196	145
65	78	45	246	64	75	76	94	140	296	82	196	145
80	90	55	290	77	90	89	110	160	347	96	255	182
100	106	65	342	98	110	114	134	225	374	114	255	182

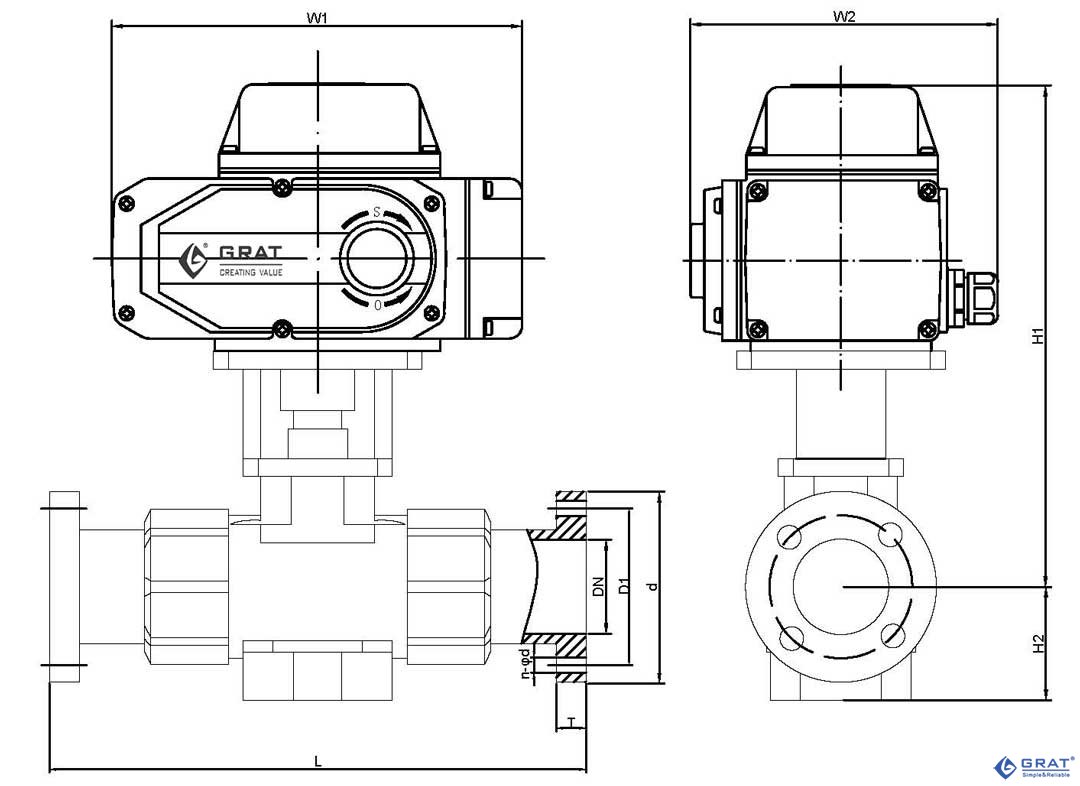

2.UPVC電動法蘭球閥安裝尺寸圖

SIZE Nom.		DN15	DN20	DN25	DN32	DN40	DN50	DN65	DN80	DN100
JIS	D	95	100	125	135	140	155	175	185	210
	D1	70	75	90	100	105	120	140	150	175
	L	143	172	187	190	212	234	259	304	372
		4-15	4-15	4-19	4-19	4-19	4-19	4-19	8-19	4-19
ANSI	D	89	98	108	117	127	152	178	191	229
	D1	61	70	79	89	99	121	140	152	191
	L	143	172	187	190	212	234	259	304	372
		4-16	4-16	4-16	4-16	4-16	4-19	4-19	4-19	8-19
DIN	D	95	105	115	140	150	165	185	200	220
	D1	65	75	85	100	110	125	145	163	180
	L	130	150	160	180	200	230	290	310	350
		4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18
T		13	14	14	16	16	16	18	18	18
W1		166.5	166.5	166.5	166.5	166.5	196	196	255	255
W2		138	138	138	138	138	145	145	182	182
H1		153	164	173	183	195	234	242	278	326
H2		20.5	26	33	38	42	53

控制電路	型號代碼	電路圖	視頻地址
開關動作模式：通過交流開關量實現開啟，關閉操作，并輸出一組只是全開，全閉的有源位置信號。	S		點擊查看
開關動作模式：輸出無源觸點信號。結構：帶兩個中間位置開關。	MS		點擊查看
開關動作模式：輸出 0～1000Ω反饋信號。結構：帶500Ω或1KΩ電位器。	PIU		點擊查看
開關動作模式：通過開關電路控制閥門開啟角度與電位器阻值對應，并同時實現中間位置控制功能。結構：帶電位器和中間位置開關。	SP		點擊查看
開關動作模式：輸出4～ 20mA閥位反饋信號。結構：帶1KΩ電位器和R/I變換器。	CPT		點擊查看
調節動作模式：輸入4～20mA控制信號，輸出4～20mA閥位反饋信號。結構：帶1kΩ電位器和控制模塊（伺服放大器）。	PCU		點擊查看
通過外部直流電源向電路輸出直流開關量控制開啟，關閉程序，并輸出一組對應 全開，全閉位置的無源觸點信號。	G		點擊查看
通過外部直流電源向電路輸出模擬量信號控制開啟，關閉程序，并輸出一組對應全開，全閉位置的模擬量信號。	PCU-DC24
通過外部三相電源倒相電路輸出三相交流開關量控制開啟，關閉操作并輸出一組對應全開，全閉位置的無源觸點信號。	H		點擊查看
數字模塊-DC-電路圖	DC
數字模塊-AC-電路圖	AC
