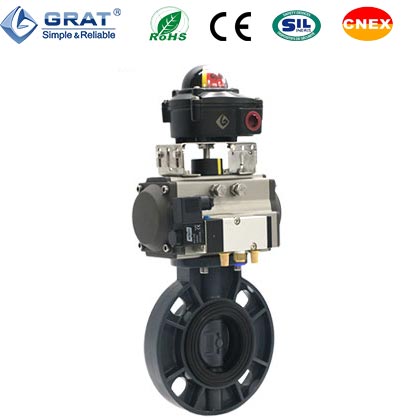

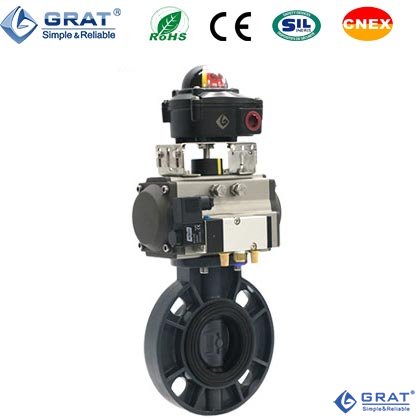

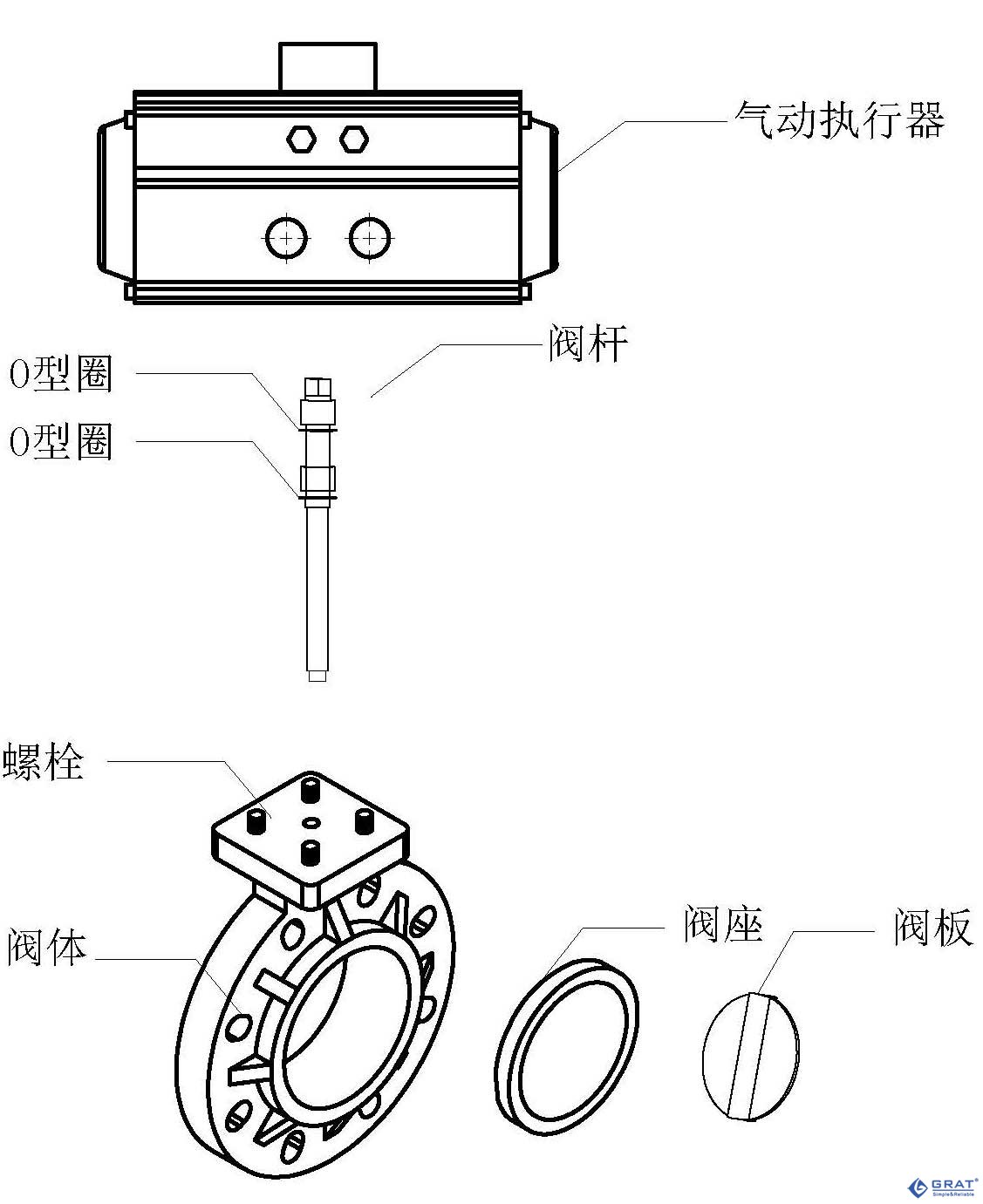

氣動UPVC蝶閥

所屬類別：氣動蝶閥

產品名稱：氣動UPVC蝶閥

產品簡介：
氣動UPVC蝶閥適用于各種強腐蝕性低壓常溫介質流體的開關、切斷、調節領域。閥體重量輕、耐腐蝕性強廣泛用于純水和生飲水的管路系統、排水和污水處理管路系統、鹽水和海水管路系統，酸堿和化學溶液系統等多個行業。

    1、材質衛生無毒，符合國家衛生標準。耐磨損、易拆卸、維護簡單等特點，被應用于多個領域。
    2、輕便UPVC材料的比重只有鑄鐵的 1/10，運輸，安裝簡易，降低成本。
    3、采用UPVC材料具有優良的抗酸堿性能，使用壽命比其它管道系統均有很大的延長。
    4、耐化學腐蝕性能不能燃燒，也不助燃，沒有消防顧慮。
    5、極佳的強度和韌性，管壁平潔光滑，污垢不易附著在平滑管壁。阻力小，流率高。

技術參數：

工作電源	AC110VAC220V，AC380VDC24V
公稱通徑	DN80-400
介質溫度	-15℃－60℃（無凍結）
公稱壓力	1.0Mpa
控制方式	調節或開關控制
氣動作用方式	單作用(帶彈簧復位)或雙作用
保護裝置	過熱保護
連接方式	對夾式
閥體材質	UPVC
密封材質	PTFE、EPDM
執行器材質	鑄鋁合金
適用介質	水、空氣、油類、腐蝕性化學液體
防護等級	IP67
安裝方式	任意角度安裝（為延長壽命最好水平或垂直安裝）
設計與制造標準	GB/T 12238-2008、API 6D
結構長度	GB/T 12221-2005
檢驗標準	JB/T 9092-1999、API 598

中線蝶閥Cv值

規格 Size	mm	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000	1200
規格 Size	inch	2"	2.5"	3"	4"	5"	6"	8"	10"	12"	14"	16"	18"	20"	24"	28"	32"	36"	40"	48"
90°開啟時CV Full 90°Open		135	220	302	600	1022	1579	3136	5340	8250	11917	16388	21705	27908	43116	49500	68250	86375	119750	187300

耗氣量

開向體積和關向體積

型號	開關體積（升）	關向體積（升）
50	0.11	0.15
65	0.22	0.24
75	0.3	0.35
85	0.45	0.48
95	0.5	0.55
110	0.7	0.7
125	1.6	1.6
140	2.3	2.1
160	3.5	3
190	5.9	5.9
210	7.6	7.5
240	11	9
270	17	14
300	23.5	28
350	34	40
400	58	58

耗氣量取決于供氣壓力，開關形成，體積及動作次數，計算如下：

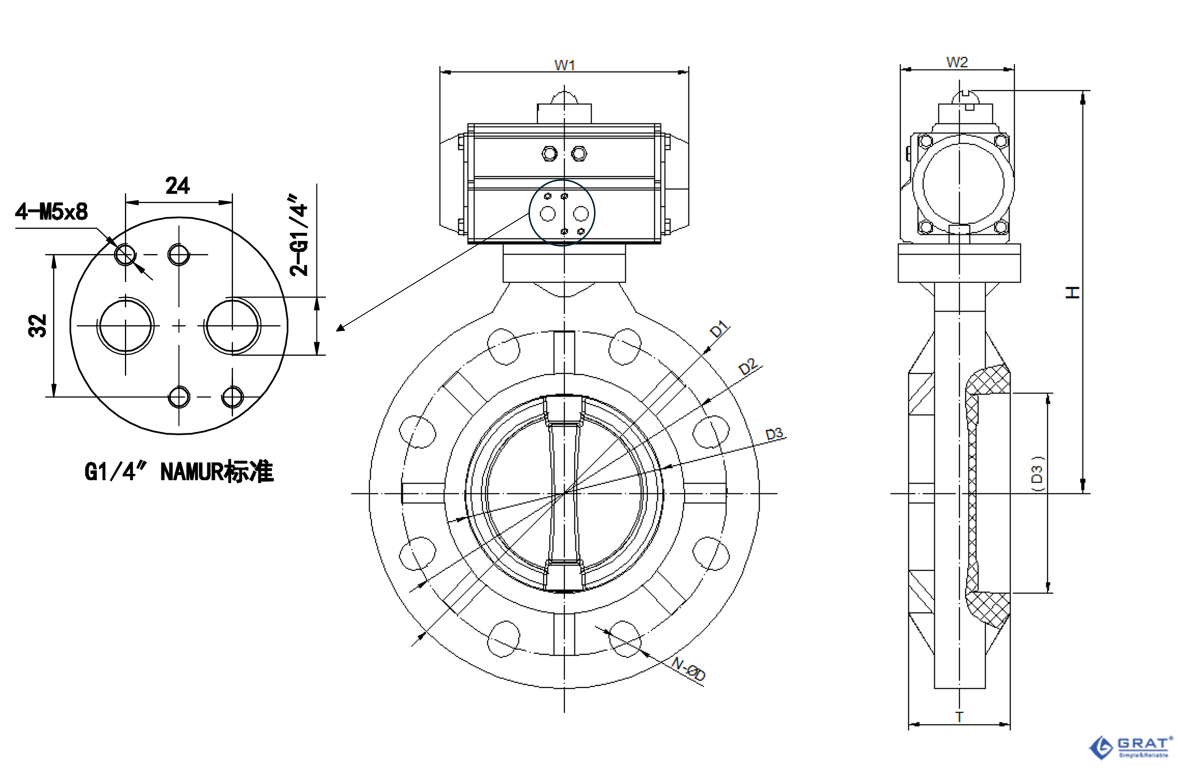

2. 氣動UPVC蝶閥安裝尺寸

DN	D1	D2	D3	T	N-ΦD	雙作用			單作用
DN	D1	D2	D3	T	N-ΦD	W1	W2	H	W1	W2	H
80	200	160	79	45	8-Φ18	238	96	293	274	120	316
100	220	178	98.5	55	8-Φ18	272	107	323	335	135	371
125	254	210	125	65	8-Φ18	272	107	335	335	135	383
150	288	240	148	75	8-Φ22	274	120	364	352	152	416
200	340	295	201	85	8-Φ24	335	135	450	422	174	489
250	395	350	245.5	110	12-Φ24	352	152	502	488	206	556
300	440	400	291.5	115	12-Φ21	422	174	569	550	228	624
350	510	460	340	127	16-Φ21	488	206	623	600	260	683
400	570	515	399	140	16-Φ30	488	206	657	600	260	717

規格	D	D1	D2	D3	D4	n-Φ	H	f	D5	b
50	165	125	59	52	52	4-Φ 18	20	3	62	8
65	185	145	122	75	67	4-Φ 18	20	3	78	8
80	200	160	133	91	82	8-Φ 18	20	3	91	8
100	220	180	158	110	102	8-Φ 18	22	3	116	8
125	250	210	184	135	127	8-Φ 18	22	3	142	8
150	285	240	212	161	152	8-Φ 22	24	3	170	10
200	340	295	268	221	208	12-Φ 22	26	3	221	10
250	405	355	320	275	255	12-Φ 26	29	3	275	10
300	460	410	370	327	308	12-Φ 26	32	4	326	14
350	520	470	430	379	355	16-Φ 26	34	4	358	14
400	580	525	482	429	405	16-Φ 30	36	4	409	14
450	640	585	532	481	455	20-Φ 30	38	4	460	16
500	715	650	585	532	505	20-Φ 33	42	4	511	16
600	840	770	685	633	605	20-Φ 36	44	5	613	18
